楼梯尺寸

楼梯净高 2.2m

梯板厚度 1/20~1/30（一般1/26）

梯板宽度考虑施工缝，施工缝宽度20mm

除AT外，其他楼梯的平台（楼层平台或休息平台）厚度与梯板厚度相同

楼梯类型

梯板代号	楼梯构成	适用范围	<<	是否参与结构整体抗震计算
^^	^^	抗震构造措施	适用结构	^^
AT	全部由踏步段构成	无	剪力墙、砌体结构	不参与
BT	由低端平板和踏步段构成
CT	由踏步段和高端平板构成	无	剪力墙、砌体结构	不参与
DT	由低端平板、踏步板和 高端平板构成
ET	由低端踏步段、中位平板 和高端踏步段构成	无	剪力墙、砌体结构	不参与
FT
GT		无	剪力墙、砌体结构	不参与
ATa		有	框架结构、 框剪结构中框架部分	不参与
ATb		不参与
ATc		参与
CTa		有	框架结构、 框剪结构中框架部分	不参与
CTb		不参与

框架结构现浇楼梯优先采用ATa、ATb形式

AT~ET型梯板的两端分别以（低端和高端）梯梁为支座

ATa、ATb型为带滑动支座的板式楼梯，梯板全部由踏步段构成，其支承方式为梯板高端均支承在梯梁上，ATa型梯板低端带滑动支座支承在梯梁上，ATb型梯板低端带滑动支座支承在挑板上。ATa、ATb型梯板采用双层双向配筋

ATc型板式楼梯：1. 梯板全部由踏步段构成，其支承方式为梯板两端均支承在梯梁上；2. 梯板厚度≥140，双层配筋；3. 梯板两侧设置边缘构件（暗梁），边缘构件的宽度取1.5倍板厚；4. 平台板按双层双向配筋。

CTa、CTb型板式楼梯为带滑动支座的板式楼梯，梯板由踏步段和高端平板构成，其支承方式为梯板高端均支承在梯梁上。CTa型梯板低端带滑动支座支承在梯梁上，CTb型梯板低端带滑动支座支承在挑板上。CTa、CTb型梯板采用双层双向配筋。

计算参数

准永久值系数：多层 0.4 高层 0.3

栏杆竖向荷载：一般 0.5kN/m 学校、食堂、剧场影院、车站、礼堂、展览馆、体育场 1.2kN/m

踏步对楼梯挠度的影响，影响系数建议取0.4~0.6

装配搁置式楼梯，取砼容重30，附加恒荷载1.5，栏杆荷载0.5，抹灰荷载等，楼梯间活荷载(多层住宅 2.0 其他 3.5kN/m2)

梯梁：跨中弯矩系数取1/8，支座弯矩系数取1/12，支座配筋同时满足砼规9.2.6（即上部钢筋不小于底筋的1/4）

装规6.2.2：构件运输、吊运时，动力系数宜取1.5；构件翻转及安装过程中就位、临时固定时，动力系数可取1.2

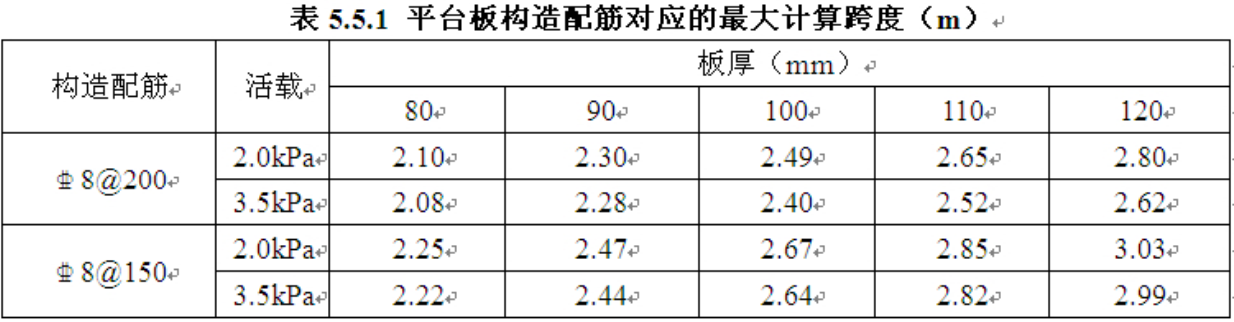

配筋

简支

支座板面受力筋取跨中板底受力筋面积的1/3且不少于φ8@200

非简支

梯梁支承在梯柱上时，箍筋全长加密

板分布钢筋满足砼规9.1.7（即单位宽度上的配筋不宜小于单位宽度上的受力钢筋的15％，且配筋率不宜小于0.15％）分布钢筋间距不宜大于250mm；当集中荷载较大时，分布钢筋间距不宜大于200mm。

装配式楼梯

搁置式楼梯：L型梯梁下部分预制（将插筋预埋），上部分和平台板一起现浇，梯柱及其他梯梁均现浇

刚性（锚固式）楼梯：梯梁和平台板一起预制，平台板厚度250

搁置式和刚性现浇连接，在支撑构件上的搁置长度不宜小于75mm。

楼梯宽度=设计宽度-10（与侧壁距离10mm）

装规6.4.3：预制板式楼梯的梯段板底应配置通长的纵向钢筋，板面宜配置通长的纵向钢筋。

计算模型

抗规6.1.15-2：对于框架结构，楼梯间的布置不应导致结构平面特别不规则；楼梯构件与主体结构整浇时，应计入楼梯构件对地震作用及其效应的影响，应进行楼梯构件的抗震承载力验算；宜采取构造措施，减少楼梯构件对主体结构刚度的影响。

1. 楼梯与主体结构整浇的框架结构（包括梯间四周未用剪力墙和连梁围合的框-剪结构）

(1)楼梯布置应避免特别不规则，楼梯应参与整体抗震计算；

(2)楼梯构件应进行抗震承载力验算，并与正常使用荷载基本组合进行包络设计；

(3)楼梯构件应采取如下抗震构造措施：

①纵向面筋拉通且不小于最小配筋率，底、面纵筋均按充分考虑钢筋抗拉强度的要求锚固；

②梯板按斜支撑构件设计，板厚不宜小于140mm，不应小于120mm【参照GB50010-2010第9.4.1、9.4.5条】；

③梯板两侧设置纵向暗梁，暗梁纵筋一、二级不少于612，三、四级不少于412，箍筋不小于φ6＠200【图集11G101-2第8页】；

④梯板双层钢筋网之间设置间距不小于φ6＠600的拉筋；分布筋末端弯直钩伸至对边【图集11G101-2第44页】。

2. 楼梯滑动支承于平台板的框架结构

(1)楼梯可不参与整体抗震计算；

(2)楼梯构件按正常使用荷载基本组合进行承载力计算；

(3)楼梯构件采取如下抗震构造措施：

①纵向面筋拉通且不小于最小配筋率，底、面纵筋均按充分考虑钢筋抗拉强度的要求锚固；

②梯板双层钢筋网之间设置间距不小于φ6＠600的拉筋；分布筋末端弯直钩伸至对边【图集11G101-2第40、42页】；

③梯梁加强抗剪抗扭构造，箍筋不小于φ8＠150，腰筋不小于N214；梯柱截面不小于墙厚×300，砼标号不低于C25，纵筋不小于414，箍筋不小于φ8＠100；梯间框架柱（剪力墙端柱）配筋增大10~20%，箍筋加密。

(4)滑动支座可自由滑动的距离按不小于楼层高度的1/50控制（注意图集做法的最下面一个踏步和建筑面层的间距由50改为≥楼层层高/50）

3. 剪力墙结构、筒体结构以及梯间四周用剪力墙和连梁围合的框-剪结构

(1)楼梯可不参与整体抗震计算；

(2)楼梯构件按正常使用荷载基本组合进行承载力计算；

(3)楼梯构件采取如下抗震构造措施：

①纵向面筋拉通且不小于最小配筋率【朱文建议不小于0.1%】，底、面纵筋均按充分考虑钢筋抗拉强度的要求锚固【见第三条】；

②梯板厚h＜150时分布筋末端可不弯钩；h≥150时分布筋弯直钩伸至对边【GB

50010-2010第9.1.10条】，梯板双层钢筋网之间设置间距不小于φ6＠600的拉筋；

③梯梁加强抗剪抗扭构造，箍筋不小于φ8＠150，腰筋不小于N214；梯柱截面不小于墙厚×300，砼标号不低于C25，纵筋不小于414，箍筋不小于φ8＠100；梯间框架柱（剪力墙端柱）配筋增大10~20%，箍筋加密。

楼梯构件的抗震设计

1. 与楼梯构件相连的框架柱、框架梁，应计入楼梯构件附加的地震内力（尤其是轴力和剪力）；
2. 与楼梯构件不相连的框架柱、框架梁，可按不计入楼梯构件的情况设计；
3. 梯板应计入地震轴力和面内弯矩的影响，按偏心受拉、偏心受压构件计算，按双层配筋设计；
4. 连接梯板和框架的休息平台梁应计入地震轴力影响，按压弯或拉弯构件设计；支承梯板的平台梁应按拉弯剪构件设计；

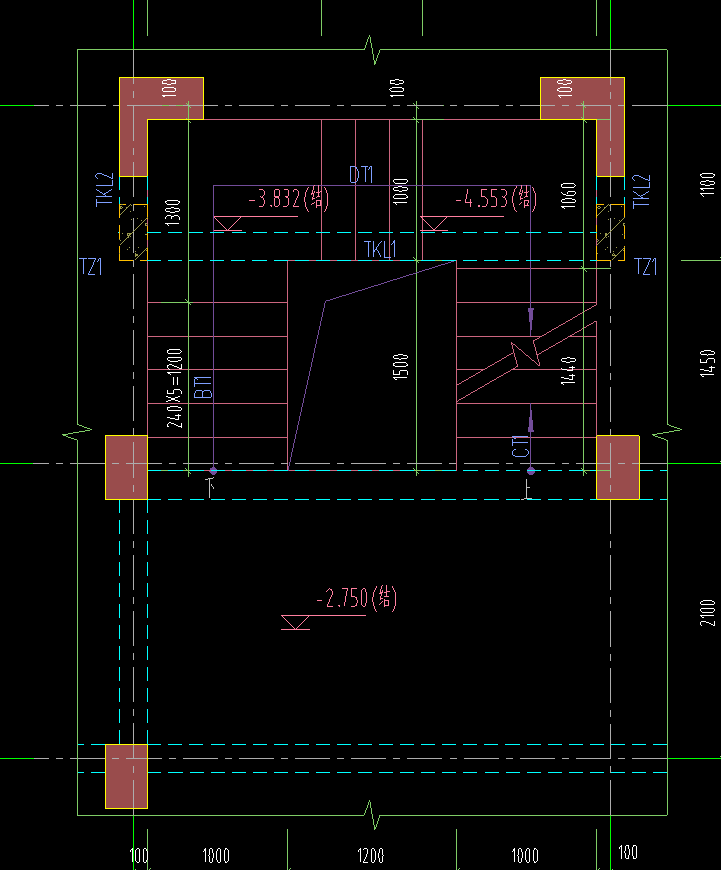

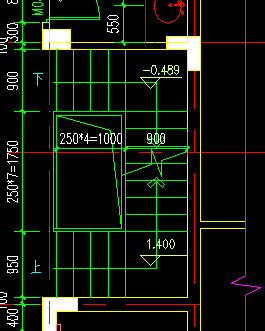

三跑楼梯

注意：

1. 上一跑楼梯平台板吊在上部框架梁上
2. 下一跑楼梯平台板压在下部框架梁上
3. 中间楼梯是以上下两跑楼梯的梯板作为支座，配筋时钢筋在内侧

建筑设计

（1）楼梯的宽度根据房屋的层数，耐火等级和使用人数计算楼梯总宽度。

（2）确定楼梯数量和每部楼梯的梯段宽度。

（3）根据房屋类型，确定踏部的高(h)和踏步宽(b)，即确定楼梯的坡度。

（4）根据房屋的层高，计算每层踏步级数(N)。

（5）根据房屋类型和楼梯在平面中的位置，确定楼梯形式。

（6）确定平台的宽度和标高。

（7）计算楼梯段的水平投影长度L和楼梯间进深最小净尺寸B。

（8）计算楼梯间的开间最小净尺寸。

（9）按模数协调标准规定，确定楼梯间开间和进深的轴线尺寸。

（10）绘制楼梯平面图和剖面方案图。

楼梯的净空高度

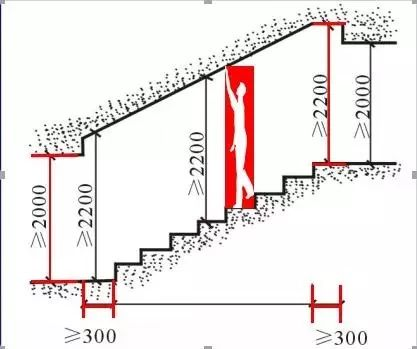

碰头示意图：

当楼梯底层中间平台下设置通道时，为满足

平台下方空间净高≥2000mm，常采取右侧几种处理方法：

楼梯的踏步尺寸

楼梯的踏步尺寸包括踏面宽和踢面高。

踏面：行走时踏脚的水平部分。

踢面：形成踏步高差的垂直部分。≤180mm

经验公式：

2h+b=600～630mm或 h+b=450mm

式中，h表示踢面高；b表示踏面宽。

常见的民用建筑楼梯的适宜梯段尺寸

在建筑工程中，踏面宽度一般为260～320mm，踢面高度一般为140～175mm。

在居住建筑中，踏面宽度一般为260～300mm，踢面高度为150～175mm较为合适。

学校、办公楼坡度应平缓些，通常踏面宽为280～340mm，踢面高为140～160mm。

当进深受限，为了人们上下楼梯时更加舒适，在不改变楼梯坡度的情况下，可采取踏面挑出和踢面倾斜的方法解决。

楼梯段的宽度与平台宽度

(1)楼梯段的宽度

楼梯段的宽度是指楼梯段临空侧扶手中心线到另一侧墙面（或靠墙扶手中心线）之间的水平距离。

(2)平台宽度

为了保证通行顺畅和搬运家具设备的方便，楼梯平台的宽度应不小于楼梯段的宽度。

开敞式楼梯间楼层平台应有一个缓冲空间，其宽度不得小于500mm。

封闭式楼梯间楼层平台一般与中间休息平台等宽，但是必须满足规范规定的局部尺寸的要求。

栏杆扶手高度

栏杆扶手高度：指踏步前缘到扶手顶面的垂直距离。

一般建筑物楼梯扶手高度为900mm；平台上水平扶手长度超过500mm时，其高度不应小于1050mm；

幼托园建筑的扶手高度不能降低，可增加一道600~700mm高的儿童扶手。

梯井

两个梯段之间的空隙。公共建筑梯井宽度不宜小于150mm，住宅、小学、儿童机构60-200mm。

垂直杆件间≤110mm。

防火（梯板最小厚度）

建筑设计防火规范 GB 50016-2014（2018年版）

image-20220121172602442

电梯

机房楼板150厚，配筋双层双向10@150，且应强调缓冲器垫板的钢板厚度不小于20
